フック形状の切り込みによる歪み軽減

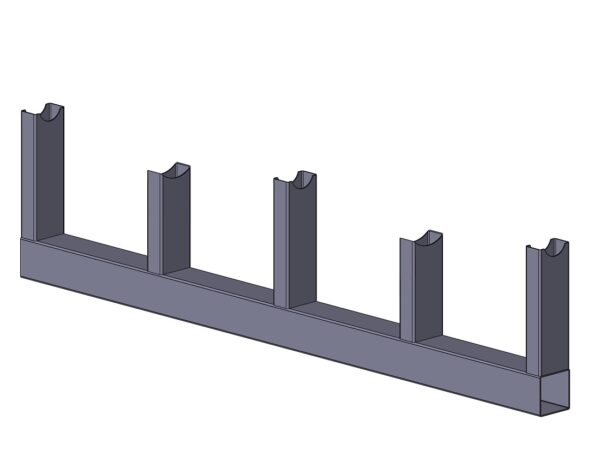

お客様から「1本の角パイプに対して、5本の角パイプを同じ高さで溶接したい」というご相談をいただきました。初めはパイプの単純な切断のみをご希望でしたが、詳細をヒアリングする中で、「4面溶接による歪みの発生」が大きな課題であることが判明しました。

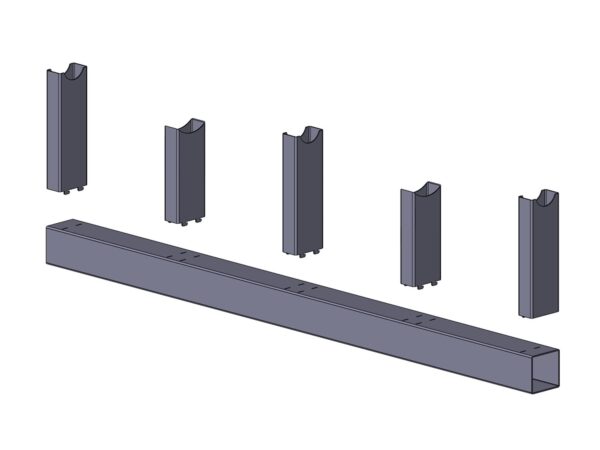

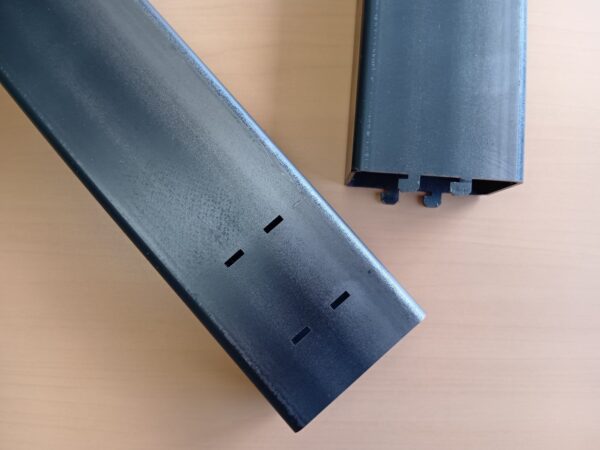

この問題に対し、当社では5本の角パイプに“フック形状”の切り込みを施し、角パイプに確実に差し込める構造に加工しました。これにより、各パイプの取り付け強度が向上し、溶接治具を簡素化することが可能となりました。

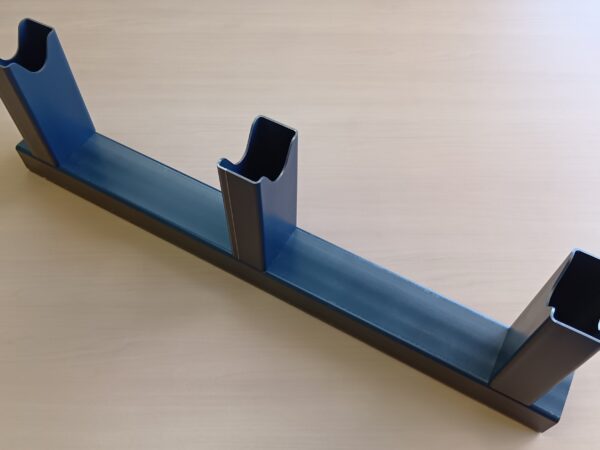

結果として、4面溶接から2面溶接への工程見直しが実現。これにより溶接による熱歪みが大幅に軽減され、パイプの高さを正確に揃えることができました。
