パイプ・鋼管の切断加工
の特長
ブラシ面取り機を活用し、
バリがない状態で納品
名古屋から全国に
最短 当日加工・発送
試作（1本～）から
量産（月産10万本以上も可）まで
幅広く対応
デジタル測長機による
寸法測定検査を実施
レーザー・バイト・メタルソー・
プレスから最適な切断方法を選定
実寸での販売が可能
当社では、パイプの切断加工を以下の4種類の工法の中から最適な方法を選定し行っています。
バイトによる切断
主に、丸パイプを切断する際に使用しています。
メタルソーによる切断
主に、角パイプ・楕円パイプ・異形管を切断する際に使用しています。
プレス切断
主に、□40以下の小径のパイプを切断する際に使用しています。
レーザー切断
主に、厳しい精度や高い品質が求められる際に使用しています。ハイテン材も切断可能です。
レーザー切断の詳細はこちらをご覧ください。
パイプの切断 工法比較
| 品質・精度 | 量産時のコスト | 納期 | 小ロット対応 | 対応領域 | |
|---|---|---|---|---|---|
| レーザー | ◎ | ○ | ○ | ◎ | ◎ （小径から大径まで対応可。 型鋼も切断可） |
| プレス | ○ | ◎ | ○ | ○ | ▲ |
| バイト | ○ | ◎ | ○ | ○ | ○ |
| メタルソー | ○ | ◎ | ◎ | ◎ | ○ |
| バンドソー | ▲ | ◎ | ◎ | ◎ | ◎ （大径が得意。 型鋼も切断可） |
パイプ・鋼管の切断加工事例
カラー材パイプ（鋼管）へのレーザー加工
こちらは、カラー材の角パイプにレーザーにて切断・穴あけ加工をした事例です。

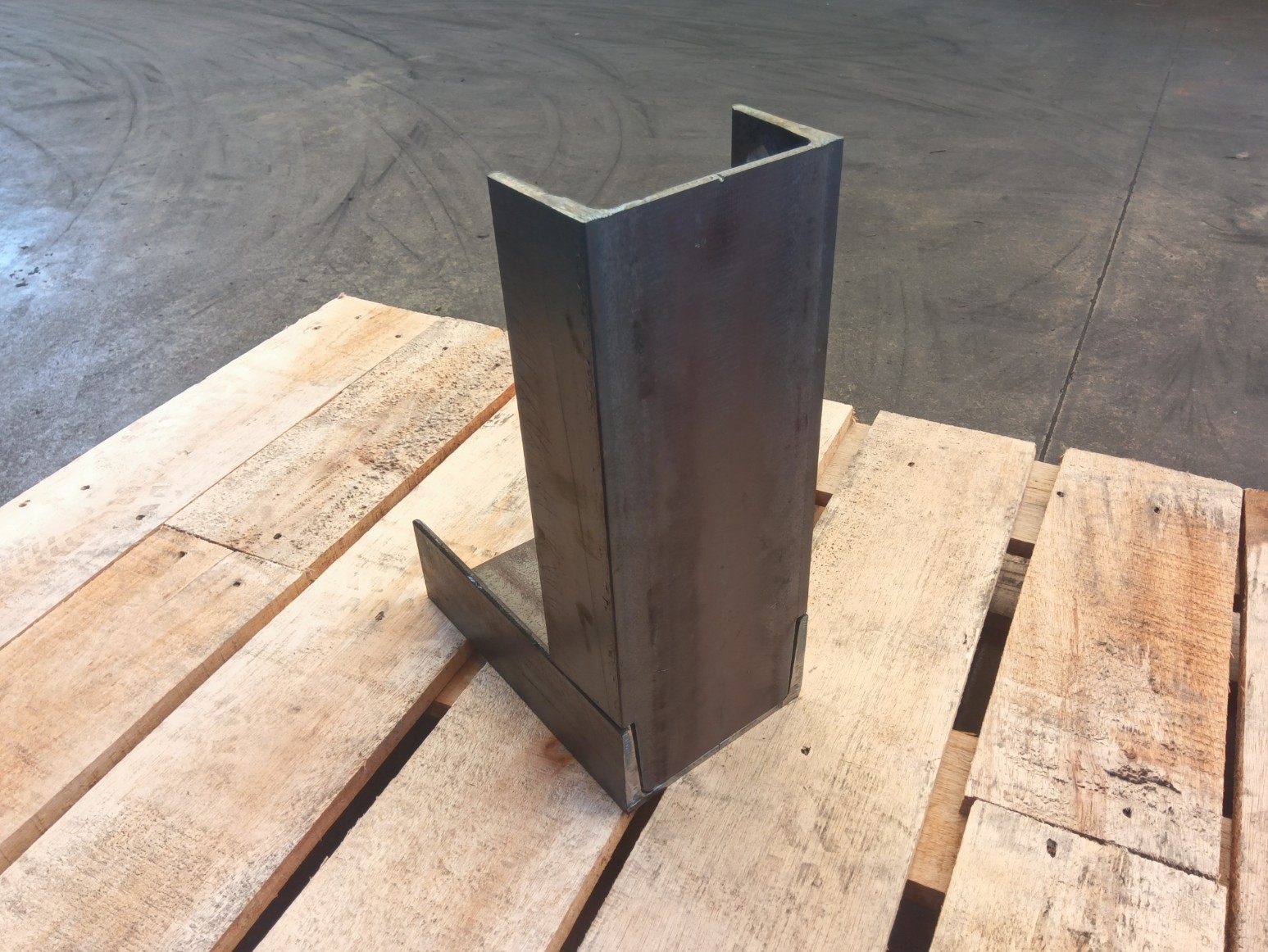

カラー材にはレーザー加工ができないと認識されていることが多いですが、全く問題ございません。アングル（等辺山形鋼・不等辺山形鋼）
やチャンネル（溝形鋼）といったカラー鋼材にも対応可能です。
天井部の骨組み部品
こちらは、テントや商業施設、駅の天井部分に使用される骨組み部品です。 3本のパイプにそれぞれレーザー加工で切込みを行い、溶接しています。 こうした形状をプレス加工や、2次元レーザー加工で実現することは困難ですが、当社では、3次元レーザー加工機を保有しているため、可能です。
H形鋼の切断・穴あけ加工
こちらは、H形鋼をレーザーにて切断と穴あけ加工をした事例です。
H形鋼を加工する企業は世間的に少なく、サプライヤー選定に困られている企業様が非常に多いです。
また、長穴加工や四角穴加工は、3次元レーザーで加工することで大幅なコストダウンを実現できます。
